電磁流量計和閥門的安裝位置對測量精度、設備壽命和系統穩定性有重要影響。正確的安裝方式可以避免流動干擾、氣泡積聚、壓力波動等問題。以下是關鍵安裝原則和注意事項：

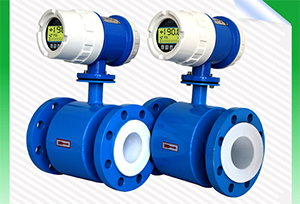

1. 電磁流量計的安裝位置要求

（1）保證滿管狀態

垂直安裝（推薦）：

流向自下而上：確保管道始終充滿液體，避免氣泡積聚（尤其適用于液體中含氣工況）。

避免自上而下流動：除非流量計安裝在低點，否則可能因不滿管導致測量失效。

水平安裝：

電極軸應處于水平方向（避免氣泡聚集在電極處）。

管道高點應加裝排氣閥，防止氣體積聚。

（2）直管段要求

上游直管段：≥5倍管道直徑（DN）

若上游有彎頭、閥門等擾動源，需延長至10DN以上。

下游直管段：≥2倍管道直徑（DN）

確保流速分布穩定，減少渦流影響。

（3）避免干擾源

遠離強電磁設備（如變頻器、大功率電機），防止信號干擾。

接地要求：

單獨接地，接地電阻＜10Ω。

避免與其他電氣設備共用接地線。

2. 閥門與電磁流量計的相對位置

（1）閥門安裝在上游時

距離要求：

閥門與流量計的間距≥10倍管道直徑（DN）。

原因：閥門節流會產生渦流或流速分布畸變，需足夠直管段恢復穩定流動。

閥門類型選擇：

優選全通徑閥（如球閥、閘閥），減少流動阻礙。

避免使用蝶閥（可能產生不對稱流場）。

（2）閥門安裝在下游時

距離要求：

流量計與閥門間距≥5倍管道直徑（DN）。

原因：閥門突然關閉可能引起水錘或壓力波動，影響流量計測量。

推薦配置：

在流量計下游先安裝一段直管，再安裝閥門，以緩沖壓力變化。

（3）特殊工況注意事項

防止負壓：

若閥門關閉后可能產生負壓（如泵出口管路），需在流量計上游加裝止回閥或壓力緩沖罐。

氣液兩相流：

閥門應緩慢操作，避免快速啟閉導致氣泡混入。

3. 典型安裝示意圖

正確安裝示例

泵 → 10DN直管 → 閥門 → 5DN直管 → 電磁流量計 → 2DN直管 → 出口

說明：閥門在上游，流量計下游留有緩沖直管段。

錯誤安裝示例

泵 → 閥門 → 2DN直管 → 電磁流量計 → 出口

問題：閥門距離流量計太近，流動不穩定導致測量誤差。

4. 其他注意事項

避免安裝在泵出口附近：

泵的振動和湍流會影響測量，建議距離泵出口≥20DN。

管道支撐：

流量計前后管道需固定支撐，減少振動或應力影響。

維護空間：

預留足夠空間便于拆卸、校準或清洗電極。

總結

電磁流量計：優先垂直安裝（自下而上流動），保證滿管，滿足直管段要求。

閥門位置：

上游閥門需距離流量計≥10DN，下游閥門需≥5DN。

避免閥門快速動作導致壓力波動或氣泡混入。

系統設計：結合工藝需求（如防氣蝕、防水錘）優化安裝方案。

通過合理布局，可*大限度減少干擾，確保電磁流量計的長期穩定性和測量精度。
